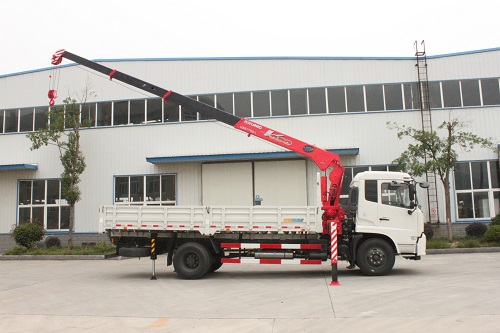

古随牌TGH5160JSQD5型随车起重运输车采用东风商用车公司生产的东风天锦4×2随车吊专用底盘,加装古河6.3吨四节臂随车起重机、平板式货箱改装而成。广泛适用于建筑、电力、通信工程、市政园林等行业和领域用于自装自卸各种货物和设备。
一、车型基本特点:
1 、采用东风天锦D530原厂车身,豪华大气,配备冷暖空调,驾乘舒适;
2、采用300mm幅面的直通三层车架,吊机安装位置加装侧翼板,车架强大远超一般普通载货底盘
3、采用东风康明斯ISB180 50发动机和陕齿8JS85E变速箱,最佳动力组合,具有动力强劲,爆发力好,广泛适用于农村、山区道路;
4、采用东风原厂定制版随车吊专用车厢,使用一次滚压成型的高强度边版,采用酸洗磷化阴极电泳工艺,抗变形抗腐蚀,使用多年不褪色。
5、搭载古河URV604YK型随车起重机,合资品牌,60年技术沉淀,全进口液压系统,起重性能一流,作业高效便捷,有效工作半径达10.63米,全球最高端直臂吊品牌;
6、配备选装固定式后支腿,整车稳定性更高,不易发生侧翻事故;
8、随车起重机由泰安古河提供一年质保,服务网络遍布全国,售后无忧。
二、整车技术参数
产品名称 |
随车起重运输车 |
底盘型号 |
随车起重运输车专用底盘DFH1180BX1DV |
整车型号 |
TGH5180JSQD5 |
外廓尺寸(mm) |
9000×2550×3500 |
轴距(mm) |
5000 |
发动机型号 |
ISB180 50 |
额定功率/转速(kW/(r/min)) |
132KW/2300 |
最大扭矩/转速(N·m/(r/min)) |
700/1200~1800 |
排量 |
6870 |
排放标准 |
GB17691-2005国Ⅴ,GB3847-2005 |
总质量 |
18000 |
整备质量 |
8805 |
额定载质量 |
9000 |
变速箱 |
陕齿小8档8JS85E |
轮胎规格 |
10.00R20 7条(含1条备胎) |
车厢尺寸 |
6030×2350×600 |
驾驶室准乘人数 |
3人 |
最高车速 |
98 |
最小转弯直径 |
17.7 |
空调 |
有 |
防抱死系统 |
有 |
柴油箱 |
碳钢280L |
其他 |
ABS、冷暖空调、行驶记录仪 |
三、随车起重机技术参数
上装规格型号 |
直臂吊URV634YK |
|
随车 起重 机 |
最大起吊质量(kg) |
6350 |
最大起重力矩(吨·米) |
12.6 |
|
最大工作幅度(m) |
10.63 |
|
起重臂节数 |
4节(1节固定臂+3节伸缩臂) |
|
吊臂全伸长度(m) |
10.87 |
|
支腿全伸跨距(m) |
5.1 |
|
变幅角度 |
0-78 |
|
液压系统额定压力(MPa) |
|
|
吊机自重(kg) |
1280 |
|
吊臂回转范围(°) |
360 |
|
液压油箱容积(L) |
60 |
|
其他 |
油门联动、自动收钩、启动熄火开关 |
四、随车起重机起重性能表
