东风牌DFH5180JSQBX1DV随车起重运输车又称随车吊,是在东风商用车生产的4×2专用底盘基础上加装三一帕尔菲格SPS16000型随车起重机,由全液压泵系统,实现快速升降,回转、吊运物体的一款高效卓越的专用车。广泛适用于市政建设、煤矿工程、园林绿化等基建材料与其它设备的吊装及运输。
一、产品亮点
1、采用东风天锦D310原厂车身,豪华大气,配备冷暖空调,驾乘舒适;
2、采用300mm幅面的直通三层车架,吊机安装位置加装侧翼板,车架承载更强远超一般普通载货用途底盘;
3、采用东风康明斯ISB180 50发动机和陕齿8JS85E变速箱,最佳动力组合,具有动力强劲,爆发力好,广泛适用于农村、山区道路;
4、采用东风原厂定制版随车吊专用车厢,使用一次滚压成型的高强度边版,采用酸洗磷化阴极电泳工艺,抗变形抗腐蚀,使用多年不褪色。
5、搭载三一帕尔菲格SPS16000B型随车起重机,合资品牌,欧洲技术,12.5米超长吊臂,国内领先的八边形吊臂,起重起重性能超强,全球配套,高端配置,质量可靠;
6、配备三一原厂固定式后支腿,整车稳定性更高,不易发生侧翻事故;
8、随车起重机由三一帕尔菲格提供一年质保,服务网络遍布全国,售后无忧。
二、整车技术参数
产品名称 |
随车起重运输车 |
底盘型号 |
随车起重运输车专用底盘DFH1180BX1DV |
整车型号 |
DFH5180JSQBX1DV |
外廓尺寸(mm) |
9000×2550×3780 |
轴距(mm) |
5000 |
发动机型号 |
ISB180 50 |
额定功率/转速(kW/(r/min)) |
132KW/2300 |
最大扭矩/转速(N·m/(r/min)) |
700/1200~1800 |
排量 |
6870 |
排放标准 |
GB17691-2005国Ⅴ,GB3847-2005 |
总质量 |
18000 |
整备质量 |
12090 |
额定载质量 |
5715 |
变速箱 |
陕齿小8档8JS85E |
轮胎规格 |
10.00R20 7条(含1条备胎) |
车厢尺寸 |
5600×2450×600 |
驾驶室准乘人数 |
3人 |
最高车速 |
90 |
最小转弯直径 |
17.7 |
空调 |
有 |
防抱死系统 |
有 |
柴油箱 |
碳钢280L |
其他 |
ABS、冷暖空调、行驶记录仪 |
三、随车起重机技术参数
随车起重机规格型号 |
直臂式SPS16000B |
|
随车 起重 机 |
最大起吊质量(kg) |
6300 |
最大起重力矩(吨·米) |
16 |
|
最大工作幅度(m) |
12.5 |
|
起重臂节数 |
4 |
|
吊臂全伸长度(m) |
12.5 |
|
支腿全伸跨距(m) |
5.3 |
|
变幅角度 |
0~75 |
|
液压系统额定压力(MPa) |
24/26 |
|
吊机自重(kg) |
|
|
吊臂回转范围(°) |
360 |
|
液压油箱容积(L) |
100 |
|
其他 |
工作灯、高压过滤器、远程油门 |

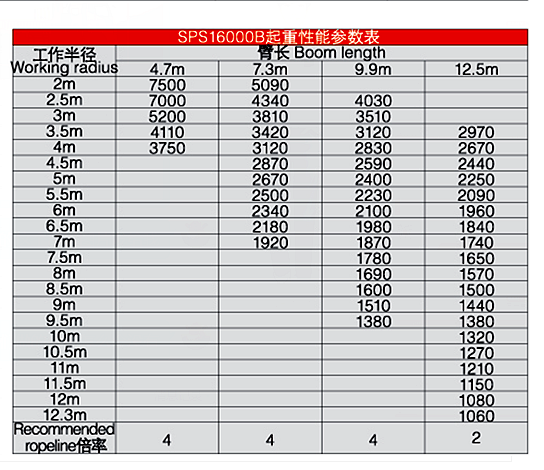

四、随车起重机起重性能表
